Q.
[XTOP] 시리얼 통신으로 업로드(TOP->PC)하는 방법
기능/개발
A.

1. RS-232C 시리얼 케이블



제품 모델명이 XTOP로 시작하는 제품은 뒷면의 COM1 6핀 포트를 이용하여 PC와 시리얼 RS-232C로 연결할 수 있습니다. COM2 포트는 PLC와 통신하는 포트이므로 COM1을 사용하셔야 합니다.



COM1 6핀 포트와 PC의 시리얼 포트를 연결하는 케이블 결선도는 첨부된 파일을 참고하시기 바랍니다. PC에 시리얼 포트가 없어서 USB TO SERIAL CONVERTER를 사용할 경우, PC의 장치관리자에서 포트 번호를 확인하셔서 업로드 시 정확하게 설정해 주어야 합니다.

또한 TOP 전송 및 업로드는 115,200 속도로 진행되므로, USB TO SERIAL CONVERTER는 115,200 속도까지 지원하는 제품을 사용하시기 바랍니다.



2. 사용 소프트웨어



업로드할 소프트웨어는 3가지 종류가 있습니다.

먼저 고객님께서 사용하시는 제품의 OS 버전을 확인하여 OS 버전에 해당하는 소프트웨어를 사용합니다.



# OS 버전은 제품의 메뉴 화면에서 확인할 수 있습니다.

메뉴 화면 진입 방법은 아래 링크의 동영상 매뉴얼을 참고하세요.

https://www.youtube.com/embed/itHQo9dtBc4

메뉴 화면 하단에서 [A]버튼을 누르면 [가]버튼으로 변경되면서 메뉴가 한글로 표시됩니다.[시스템 정보] 혹은 [정보] 페이지에 가시면 OS 버전이 표기되어 있습니다.



OS 버전에 따라 다음의 소프트웨어를 사용합니다.

XTOP OS V2.4 --> XTOP-Designer V2.4 사용(소프트웨어 게시판 3번 게시물)
XTOP OS V3.1 --> XDesignerPlus V2.6.58 사용(소프트웨어 게시판 4번 게시물)

XTOP OS V4.X --> XDesignerPlus V4.8.31 사용 (소프트웨어 게시판 5번 게시물)



3. 업로드 방법



1) XTOP-Designer V2.4



(1)[전송]-[이더넷/USB/Serial OS/Font 전송] 메뉴를 실행합니다.

(2) Transmitter 창에서 전송 채널을 시리얼로 선택한 후 통신 설정을 합니다.

(3) [UP] 페이지에서 [Design]으로 선택하고 [Save As] 버튼으로 저장 경로와 파일 이름을 지정한 후, [전송] 버튼을 실행합니다.



2) XDesignerPlus V2.6.58



(1) [전송]-[전송기 실행] 메뉴를 실행합니다.

(2) Transmitter 창에서 전송 채널을 시리얼로 선택한 후 통신 설정을 합니다.

(3) [UP] 페이지에서 [Design]으로 선택하고 [Save As] 버튼으로 저장 경로와 파일 이름을 지정한 후, [전송] 버튼을 실행합니다.





3) XDesignerPlus V4.8.31



(1) [전송-전송기 실행] 메뉴를 실행합니다.

(2) 좌측의 [데이터 업로드] 메뉴를 선택합니다.

(3) 전송 채널을 Serial로 선택한 후 통신 설정을 하고, [다시 연결] 버튼을 실행합니다.

(4) 업로드 파일을 [작화]로 선택합니다.

(5) 저장 경로를 설정한 후, [전송] 버튼으로 업로드를 진행합니다.



문제가 해결되었나요? 자세히 보기
Q.
[R 제품 고장 진단 방법] COM2 RS-422 포트 진단 방법
제품
A.
1. COM1/COM2 커넥터의 1번-6번핀(RDA-SDA)와 4번-9번핀(RDB-SDB)를 클립 등으로 쇼트한 후, 메뉴 화면에서 [제어판]을 실행합니다.
2. [제어판] 메뉴에서 [시리얼] 메뉴를 합니다.
3. [시리얼] 창이 팝업 되면, COM1/COM2 설정 후, 신호레벨 RS-422을 선택한 후 포트 진단을 실행합니다.
4. 시리얼 자가진단 창이 팝업 되며 [COM2, RS-422 : 통신, OK]가 뜨면 [정상]입니다.
5. 쇼트를 제대로 하였는데도 [COM2, RS-422 : 통신, 오류]가 뜬다면 포트의 하드웨어 문제로 판단됩니다. 고객지원센터에 A/S를 의뢰합니다.

#참고 사항) 포트 진단은 [PLC와의 통신 진단]과 다릅니다. 포트 진단은 루프백 진단이라고 하며, 하드웨어적인 포트가 정상인지 불량인지 진단하는 작업입니다.
통신 진단은 메뉴 화면에서 [제어판-PLC] 메뉴에서 할 수 있습니다. 또한, 해당 통신 매뉴얼을 참고하시면 PLC와 케이블 결선도 및 통신 설정 방법 등의 내용을 확인할 수 있습니다.

문제가 해결되었나요? 자세히 보기
Q.
[R 제품] 프로젝트 파일(화면 파일)을 전송하는 방법
파일전송
A.
TOPR, TOPRX, TOPRW, TOPRE, TOPRH 제품에 프로젝트 파일을 전송하는 방법은 모두 동일합니다.

1. 홈페이지 [다운로드-소프트웨어]게시판에서 해당 소프트웨어인 TOP Design Studio를 다운로드하여 PC에 설치합니다.

2. [파일-열기]메뉴에서 [.TDS]로 되어 있는 프로젝트 파일을 엽니다.

3. PC와 TOP 본체를 이더넷 케이블 혹은 USB 케이블로 연결합니다.
이더넷 통신을 할 경우, 이더넷 케이블을 연결하고, PC와 TOP의 이더넷 설정을 해 줍니다.
#이더넷 통신 연결 방법은 [다운로드-동영상 매뉴얼] 게시판에서 4번 영상을 참고하세요.
USB 통신을 할 경우, USB 케이블을 TOP의 전면의 미니/마이크로 5핀 컨넥터에 연결해 줍니다. #USB 통신 연결 방법은 [다운로드-동영상 매뉴얼] 게시판에서 2번 영상을 참고하세요.

4. F9를 실행하거나, [전송-전체 빌드 및 전송] 메뉴를 실행합니다.
빌드는 컴파일과 동일한 뜻으로, 전송용 파일[.HBZ]이 만들어지는 과정입니다.
가장 하단에 [빌드 성공]이 나타나면, 프로젝트 파일에 문제가 없다는 의미입니다.
[빌드 실패]가 표시될 경우, 프로젝트 파일을 전송할 수 없으며, [에러 및 경고] 페이지에서 에러를 확인하거나, [프로젝트 빌드] 화면을 닫으면 나타나는 하단에 에러 리스트에서 에러를 확인합니다. 에러를 하나씩 선택하여 모두 수정해 주어야 합니다.


처음 전송을 할 경우, [연결 설정] 화면이 나타나서 전송 채널을 선택하게 해 줍니다.
두번째 전송부터는 이전에 선택한 전송 채널(이더넷/USB)로 자동 연결이 됩니다.

USB 통신으로 전송하는 경우, [USB] 버튼을 선택하고 아래의 [연결] 버튼을 누릅니다.
이더넷 통신으로 전송하는 경우, PC의 IP를 선택한 후, [연결] 버튼을 누르면 연결이 됩니다. 연결이 정상적으로 되면 [연결 정보]가 표시됩니다. [확인] 버튼을 누릅니다.

5. [프로젝트 빌드] 화면에서 상단의 [전송] 버튼을 누르면, 전송이 진행됩니다.
전송이 진행되면, TOP 본체에 있는 기존 프로젝트는 삭제되고, 현재 전송하는 프로젝트 파일이 운전됩니다. 빌드 완료 후 자동으로 전송이 되게 하려면 [빌드 완료시 전송기 자동 실행] 옵션을 체크하여 줍니다. 프로젝트 파일 전송이 완료되면 TOP가 재부팅됩니다.

6. 운전 화면으로 이동하여 프로젝트를 확인합니다. TOP 본체가 켜질 때 운전 화면이 바로 나타나게 하려면, 메뉴 화면에서 [제어판]-[프로젝트 설정]-시작 모드를 [운전]으로 설정합니다.
# 메뉴 화면으로 진입하는 방법은 아래 링크의 영상을 참조하세요.
문제가 해결되었나요? 자세히 보기
Q.
[R 제품] 컨버전 후 문자열 오브젝트에서 레시피(문자열 파라미터) 표시가 안됩니다.
기능/개발
A.
TOP Design Studio에서 문자열 오브젝트에 레시피 데이터를 표시하려면
[프로젝트-레시피] 메뉴에서 데이터타입을 ASCII로 설정하셔야 합니다.
따라서 다음과 같이 조치합니다.

1. [프로젝트-레시피] 메뉴를 실행합니다.
[레시피 데이터] 페이지에서 [주소 타입]을 [비순차]로 변경합니다.
아래의 표에서 첫번째 Param1의 데이터타입을 DEC->ASCII로 변경하고,
아래 칸에 문자의 개수를 입력합니다.
Param2부터는 Param1에서 사용한 주소를 제외한 다음 주소부터로 변경하여 줍니다.
즉, 16비트 워드 주소 1개에는 문자가 2개씩 들어가고, 8개는 주소 4개가 필요합니다.
D0~D3은 Param1의 문자를 표시하기 위한 주소이므로 Param2는 D4부터 설정합니다.


2. 문자열 오브젝트에 들어가보면 주소 목록에 Recipe1이 나타나고, 아이템번호를 설정하여 표시합니다. 파라미터 번호는 Param1로 고정되어 있으므로 변경이 되지 않습니다.


문제가 해결되었나요? 자세히 보기
Q.
[R 제품] XTOP 파일을 R 제품 파일로 변환(컨버전)
제품
A.

R 제품(TOPR/TOPRX/TOPRW/TOPRE/TOPRH 시리즈)의 소프트웨어는 TOP Design Studio입니다. TOP Design Studio로 작성된 파일은 TDS입니다.

단종된 XTOP 제품에 적용된 소프트웨어는 아래 3가지 종류가 있습니다.

XDesignerPlus V4로 작성된 파일은 확장자가 *.DPX4입니다.

XDesignerPlus V2로 작성된 파일은 확장자가 *.DPX입니다.

XTOP-Designer로 작성된 파일은 확장자가 *.XOP입니다.


1. DPX/DPX4 파일인 경우
TOP Design Studio에서 [File]-[열기]하시면 아래 그림과 같은 화면이 나타납니다.
우측하단의 확장자를 DPX 혹은 DPX4로 선택하고 해당 파일이 엽니다.



아래 화면에서 새로 구매한 R 제품의 모델명을 선택한 후 OK 버튼을 누르면 XTOP 파일이 컨버전(conversion)되어 새로운 TDS 파일이 생성됩니다.


2. XOP 파일인 경우
XDesignerPlus V2/XDesignerPlus V4를 설치하면 바탕 화면 혹은 설치 경로에 있는
[XDPConvertor.exe]를 아래와 같이 실행하여 XOP파일을 DPX파일로 먼저 변환을 해주어야 합니다. XDesignerPlus V2/XDesignerPlus V4 설치경로는 [C:Program Files (x86)M2I CorpXDesignerPlus4]입니다. 변환된 DPX파일은 1번 과정을 진행하여 TDS로 변환하여 줍니다.

문제가 해결되었나요? 자세히 보기
Q.
[R 제품] 프로젝트를 전송하면, TOP 본체 메뉴가 영어로 변경됩니다. (HMI 설정)
기능/개발
A.
프로젝트에서 [HMI 설정]을 사용하고 있고, HMI 설정에 언어가 영어로 설정되어 있기 때문에 전송할 때마다 영어로 변경되는 것입니다.

다음과 같이 조치합니다.
TOP Design Studio에서 프로젝트 파일을 열고 [프로젝트]-[속성] 메뉴를 실행하면 다음과 같은 [프로젝트 옵션] 화면이 나타납니다.
[TOP 설정-HMI 설정] 페이지에서 [HMI 설정 사용]을 체크한 후, [편집] 버튼을 실행하면 [제어판]이 나타납니다. 이 제어판은 TOP 본체의 제어판과 동일합니다.

[HMI 설정 사용]을 체크하면, 이 제어판의 설정은 프로젝트 전송 시, TOP 본체에 적용됩니다.

[옵션-프로젝트 설정]에서 언어를 확인하여 수정합니다.

문제가 해결되었나요? 자세히 보기
Q.
[R 제품] PLC 주소값으로 TOP 화면을 전환하는 기능
기능/개발
A.
TOP 화면에서 오브젝트의 동작으로 TOP 화면을 전환하는것이 아닌 PLC의 주소값에 따라 TOP의 화면을 전환하는 기능은 다음과 같이 설정하면 됩니다.

1. TOP Design Studio에서 프로젝트 파일을 열고, 상단의 [프로젝트-속성] 메뉴를 실행합니다.
2. [프로젝트 옵션] 화면에서 [TOP 설정-화면 전환] 페이지로 들어갑니다.
3. [화면 전환 사용]을 체크한 후, [화면 번호 쓰기] 주소와 [화면 번호 읽기] 주소를 설정합니다.


#화면 번호 쓰기(HMI->PLC)는 TOP가 화면 전환을 한 후, 현재 화면 번호를 PLC 주소에 써주는 기능입니다. 즉 PLC 주소 D0에는 TOP의 현재 화면 번호를 가지고 있습니다.
D0의 값이 3이면, 현재 TOP의 동작 화면은 3번입니다.

#화면 번호 읽기(HMI<-PLC)는 설정한 PLC 주소값을 읽어와서, 그 주소값에 해당하는 화면 번호로 전환해 주는 기능입니다. 즉 주소 D8에 7을 입력하면 TOP는 7을 읽어와서 7번 화면으로 전환을 해 줍니다. 7번 화면으로 전환 후, D0에 7을 써 줍니다.

문제가 해결되었나요? 자세히 보기
Q.
[R 제품] 스위치와 키표시 오브젝트 입력 시, 잠금 기능
기능/개발
A.
스위치와 키표시 오브젝트를 동작시킬 때, 조건을 설정하여 조건을 만족할 때에만 동작되게 하는 기능을 인터락(잠금) 기능이라고 합니다.

1. 스위치 오브젝트의 인터락 기능

상단의 [오브젝트] 메뉴에서 [램프]-[터치, 모멘터리, 비트스위치, 선택스위치, 화면 전환, 사용자 정의]는 속성의 [터치 옵션] 페이지에서 인터락을 설정할 수 있습니다.

[터치 옵션] 페이지에서 [인터락]을 체크한 후, 동작 조건을 설정합니다.
터치하여 동작시킬 때, 해당 조건이 만족한 경우에만 동작이 되고, 만족되지 않을 경우에는 동작이 실행되지 않고 잠금 아이콘(LOCK)이 표시됩니다.



2. 숫자 키표시 오브젝트/문자열 키표시 오브젝트의 인터락 기능

숫자/문자열 키표시 오브젝트는 속성 화면에서 [입력] 페이지에서 인터락 기능을 설정할 수 있습니다.

인터락의 조건이 만족될 경우에만 입력이 허용됩니다.
조건이 만족되지 않아 입력이 허용되지 않을 때에는 잠금 아이콘(LOCK)이 표시됩니다.


문제가 해결되었나요? 자세히 보기
Q.
[R 제품] TOP 화면을 캡처하는 방법
기능/개발
A.
1. 현장에서 TOP 화면을 캡처하는 방법

TOP 본체의 스크린샷 메뉴를 이용하여 화면을 캡처할 수 있습니다.

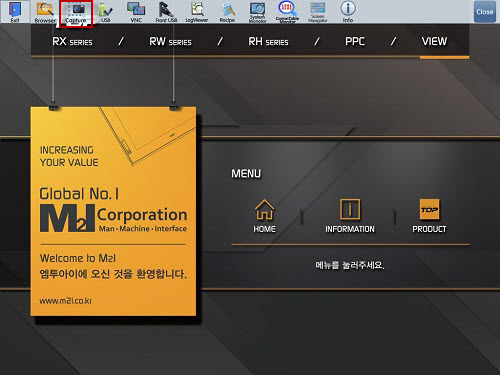

TOP 화면에서 상단 메뉴를 내리면, [Capture] 메뉴가 있습니다.
#상단 메뉴는 화면 위 바깥쪽에서 화면 안으로 꾹 누르면서 내리면 나타납니다.


[Capture] 메뉴를 실행하면 아래의 화면이 나타납니다.
첫번째 버튼에서 저장할 장소를 SYSTEM(TOP), USB(메모리), SD(카드) 중에 선택합니다.
가운데 버튼을 실행하면, 현재 동작 화면 전체를 캡처하여 파일로 저장해 줍니다.


저장 경로는 저장 매체가 TOP인 경우에는 [파일 탐색기]로 확인해 보면, [ScreenCapture] 폴더에 저장됩니다. 저장 매체가 USB 메모리/SD 카드인 경우에는 [HMI]-[ScreenCapture] 폴더에 저장됩니다.

2. TOP Design Studio에서 편집 화면을 캡처하는 방법

상단의 [도구] 메뉴에서 [화면 미리보기] 메뉴를 실행합니다.
화면 목록에서 캡처할 화면을 선택하고, [이미지 저장] 버튼을 누르면 지정한 경로로 화면 이미지가 BMP 파일로 저장됩니다.

문제가 해결되었나요? 자세히 보기
Q.
[R 제품] 영문 대소문자 변경 키보드 문의
기능/개발
A.
영문 대소문자를 변경하는 키보드 샘플을 첨부 파일로 첨부하여 드렸습니다.
Caps Lock 버튼을 실행하면서 대문자<->소문자 변경이 됩니다.
현재 TDS V1.4.9에서는 Caps Lock 기능이 자동으로 지원되지 않아서 Caps Lock은 내부 주소의 비트를 ON/OFF 토글스위치로 동작하고, 해당 비트의 ON/OFF 상태에 따라, 대문자/소문자가 동작하게 구현되어 있습니다.

이 키보드는 [유저 라이브러리] 도킹 윈도우에 등록되어 있습니다.


문자열 키표시 오브젝트에서 [한글 사용]을 체크할 경우, TOP에 내장되어 있는 키보드가 팝업되어 동작이 됩니다. 내장된 키보드는 한글/영문대문자/영문소문자/특수문자/숫자 등 모두 입력이 가능합니다.



문제가 해결되었나요? 자세히 보기
