| Q. 안녕하세요? 저희 설비 전면에 TOPRX 시리즈 설치 + 후면에 TOPRXH(핸디형) 설치하여 조작을 하고 있습니다. 전/후면 설치된 터치 조작시 서로간 인터록 설정 기능이 있는지 궁금합니다. 전면 조작시 후면 조작 불가 및 후면 조작시 전면 조작 불가되게 하고 싶습니다. | |||
| A.
안녕하세요 엠투아이입니다.
해당 기능은 'N:1 터치 제어권 관리 사용' 기능을 사용하시면 됩니다.
'N:1 터치 제어권 관리 사용' 기능은 다수의 HMI가 동시에 하나의 제어기를 제어할 때, 발생하는 문제를 막기 위해 사용하는 기능입니다.
'인터락 주소'에 HMI ID 데이터가 입력되면, 해당 HMI에 제어권이 생기고 나머지 HMI는 터치 입력이 불가능하게 됩니다.
또한 '인터락 주소'에 '0'이 입력되면, 모든 HMI의 입력이 가능하게 됩니다.
 [프로젝트] - [속성] - [프로젝트 옵션]에서 'N:1 터치 제어권 관리 사용'을 체크하신 다음, PLC 주소를 입력하시면 해당 주소의 데이터가 제어가 가능한 HMI ID가 됩니다.
HMI ID는 [프로젝트] - [속성] - [HMI 설정]에서 [HMI 설정 사용] - [편집]을 눌러 제어판에 들어오신 다음, [옵션] - [프로젝트 설정]에서 [프로젝트] - [HMI ID]에서 확인하시면 됩니다.
'TOUCH_PRESS' 함수와 'LAST_INPUT_TIME' 함수를 사용하여 스크립트 기능을 사용하시면 됩니다.
TOUCH_PRESS 함수는 화면 터치시, 비트가 'On이 되는 기능입니다.
LAST_INPUT_TIME 함수는 마지막 터치 입력으로부터의 경과된 시간을 초 단위로 표시하는 기능입니다.
전면부와 후면부 HMI ID 값이 각각 99, 100 라고 가정하면

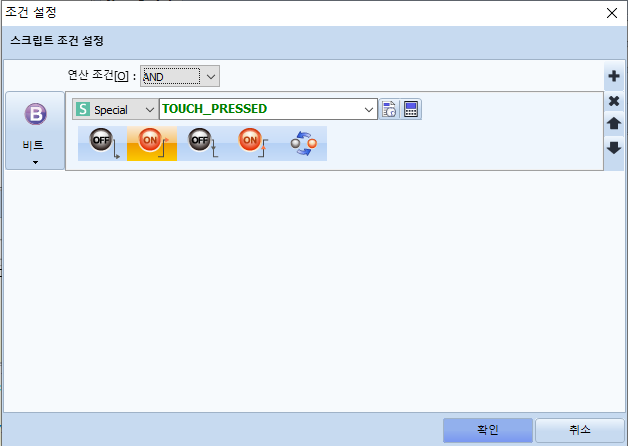

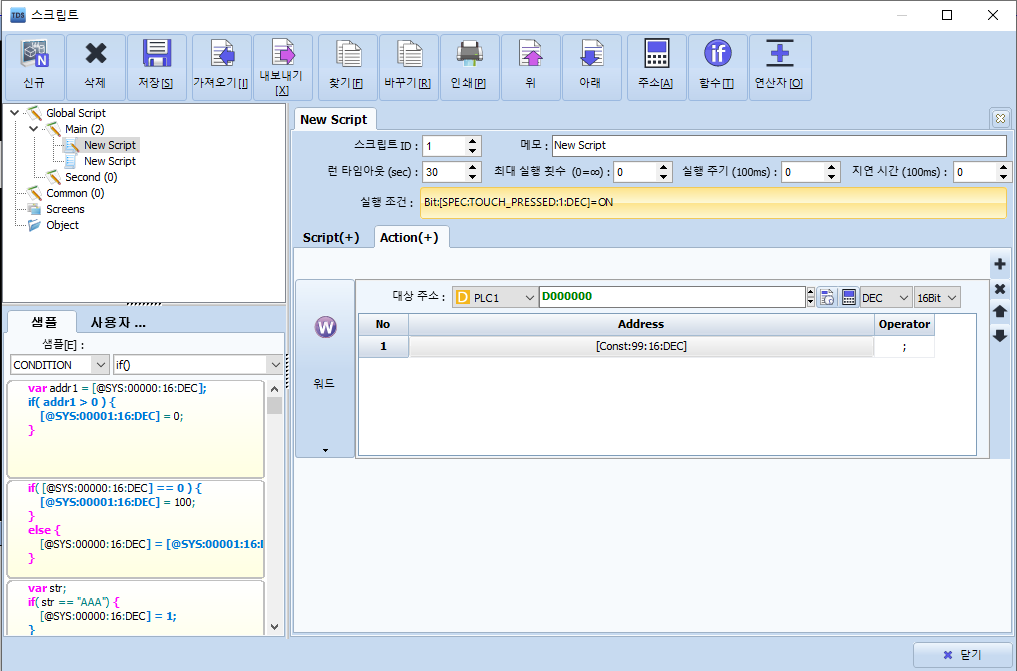

[프로젝트] - [스크립트]를 생성하신 다음 [실행 조건]과 [Action]을 다음과 같이 선택하시고,
전면부 기준인 '99' 값을 대입하여 스크립트를 작성해주시면 됩니다.

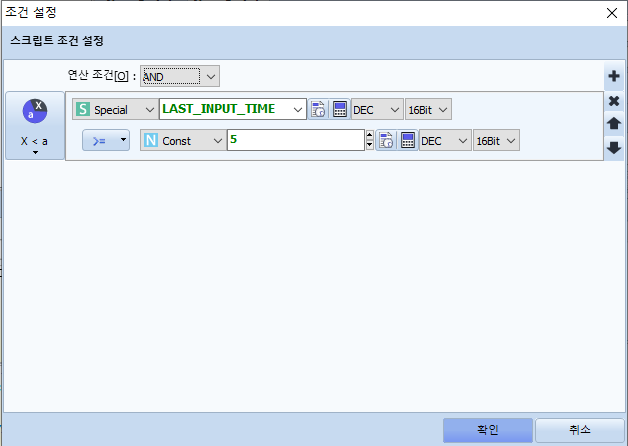

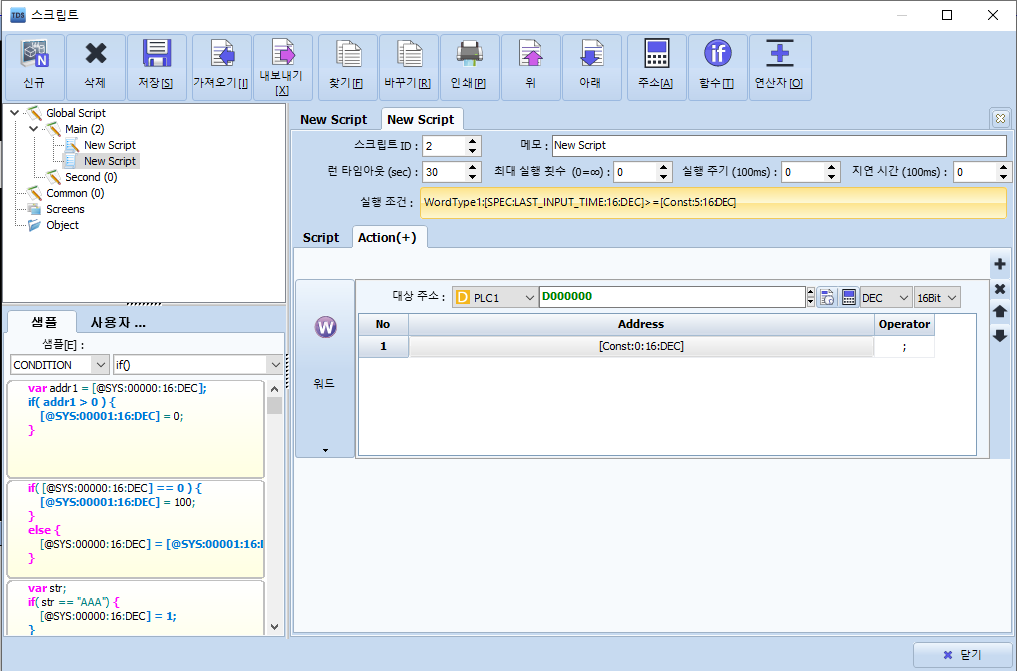

  다음으로, [신규]를 눌러 스크립트를 하나 더 생성하신 다음, 아래와 같이 설정한 다음 [저장]을 눌러주시면 됩니다.
  후면부는 '99'값 대신 '100'을 입력해주시면 됩니다.
각각의 작화를 전송해주시면 해당 기능 사용 가능하실겁니다.
자세한 내용은 TDS 매뉴얼 Pg.234의 'N:1 터치 제어권 관리 사용'을 참조하시면 됩니다.
스크립트 작성법이 이해가 안되신다면 하기 링크를 참조하시면 됩니다.
스크립트 작성법 예제 : m2i.co.kr/service/pop_view.php?boardid=example&idx=57
감사합니다.
|
|||
