如果在工程文件设置[HMI设置]，HMI设置上的语言设置为韩文，每次传输时显示韩文。
打开工程文件后，按下[工程-属性]。然后，选择[HMI设置]，按下[编辑-Option-Project setting]。将语言设置为英文。
那每次传输时，触摸屏的菜单画面显示英文。
为了将配方数据显示在字符串对象，首先将配方数据的数据格式设置为ASCII。在[工程-配方]设置。
1. 在[工程-配方]设置配方。将数据类型变更为ASCII。
如果各个参数（param）的数据类型或数据长度不一样的话，将地址类型设置为‘不连续的’后设置各个参数的数据类型或数据长度。
2. 设置配方后，在字符串对象将地址设置为配方地址。
选择想显示的配方名称后，设置想显示的项目编号（ITEM No）和参数编号（Param No）。
*参考）如果将配方数据设置为数字格式，使用数字对象可以显示配方数据。
在TOP Design Studio打开工程文件，按下[工程]-[属性]打开工程属性对话框。
在[画面转换]页面勾选[使用画面转换]。
写入画面编号是将当前画面编号从TOP到PLC写入的功能。再说，TOP显示着3号画面，目前D0地址的值是3。
读取画面编号是从PLC到TOP写入PLC上的值转换TOP的画面。再说，如果在PLC的D8地址输入9，TOP从PLC读取9，移动至9号画面。
那，D0地址也转换为9。
1. 恢复磁盘是什么？什么时候使用恢复磁盘？
恢复磁盘在TOP主机显示黑屏或无响应时使用，通过启动磁盘使TOP主机初始化。
或者用户忘记管理密码时也通过恢复磁盘进行初始化。
再说，发生下列的情况时使用恢复磁盘。
1）TOP主机出现黑屏或无动作
2） 忘记管理密码（不能进入至菜单画面）
2. 恢复磁盘的制作方法
为了制作恢复磁盘，需要SD卡。
将SD卡插入电脑后，按照一下顺序进行恢复磁盘。
1）打卡TOP Design Studio。
2） 选择[工具]-[恢复磁盘]。
3） 选择SD卡的驱动位置。然后选择使用恢复磁盘的TOP系列名。
4） 选择使用恢复磁盘的TOP版本。（TOP版本可以在产品后面的标志和产品盒子上的标志确认。）
5） 点击Go按钮进行恢复磁盘。
生成恢复磁盘，如下图所示恢复磁盘。
3. 恢复磁盘的使用方法
打开TOP主机背面的SD卡盖子后，如下图所示可见SD卡插槽、两个白色开关和重启按钮。
白色开关和重启按钮的位置可能随TOP型号存在些许差异。
1）把制作的恢复磁盘插入SD卡插槽 。
2）将SD卡插槽旁边的两个白色开关全部下拉后，使用重启按钮重启TOP。
3） TOP自动重启后，恢复系统将自动运行 。
4）恢复正常结束后，TOP会发出多次蜂鸣音 。
发出蜂鸣音后， 取出SD卡将开关调回原位后，使用重启按钮重启TOP。
重启后，所有过程结束 。
#注意事项
1）制作恢复磁盘时，跟目前TOP上的工程文件一样的版本制作。
如果工程文件的版本是1.4.9.XXX，但恢复磁盘的版本是1.4.11.xxx的话，恢复磁盘无动作。
如果级在电脑的excel软件打开从TOP上载的报警、日志CSV文件时显示乱码，可能会字符集的问题。
在CSV文件粒备份的报警、日志文件以TOP上设置的字符集格式为保存，跟电脑的字符集不同导致乱码。
如果您的电脑是中文简体版windows，那TOP上的设置的字符集也设置中文简体才能显示正常。

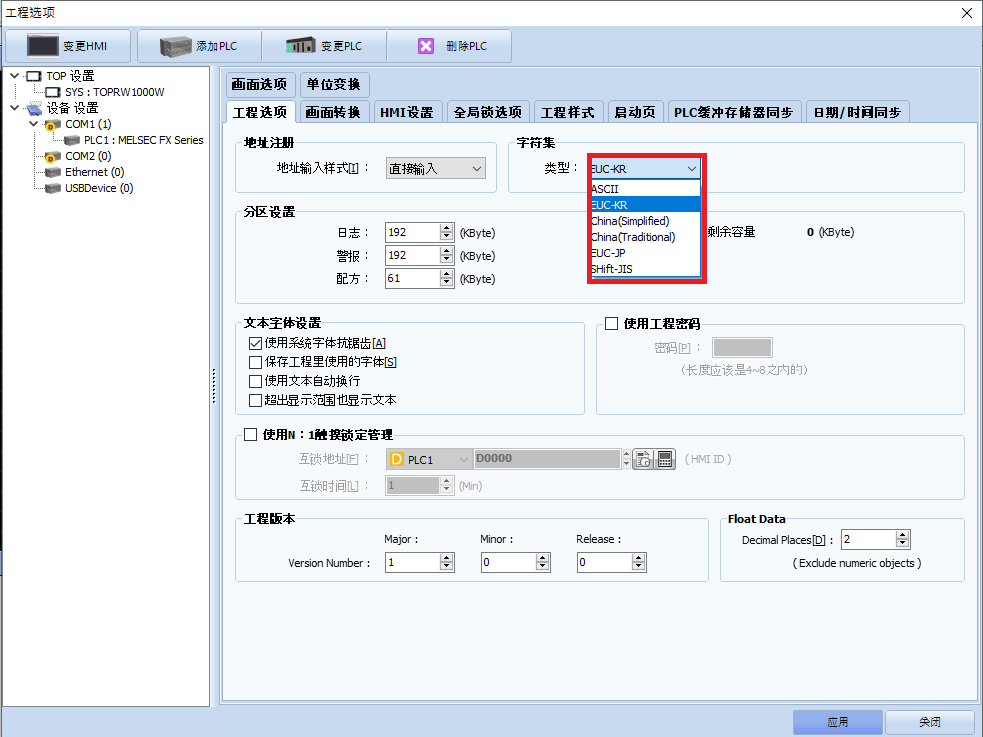

TOP的字符集可以在[工程]-[属性]-[工程选项]-[字符集]设置。
按照电脑的windows语言，设置字符集。
R产品（TOPR、TOPRX、TOPRW、TOPRH）的软件是TOP Design Studio。TOP Design Studio的文件格式是TDS。
XTOP产品的软件与文件格式以如下。
打开TOP Design Studio选择[File]-[打开]。
将文件格式选为DPX或DPX4，选择想打开的XTOP文件。
在呈现的对话框选择系列名和型号。按下OK按钮，XTOP产品的工程文件即将编译为TDS文件。
用回形针等的东西连接COM1或COM2端口的1号针和6号针，4号针和9号针。
在TOP菜单画面按下[Control Panel]-[System]-[Serial]。
选择COM1或COM2端口后，将信号级别选为RS-422。然后，按下[Loopback Test]进行诊断。
如果[显示COM2, RS-422C : communication , OK]的话，此端口是正常。
如果显示Error, 可能会端口的硬件问题。
#参考） TOPRW系列产品的COM1端口不支持？RS-422。
用回形针等的东西连接COM1或COM2端口的2号针和3号针。

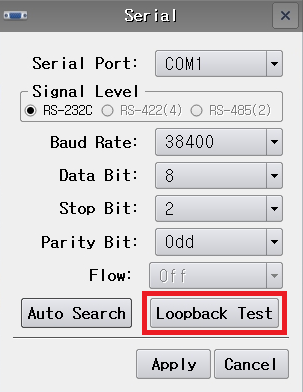

在TOP菜单画面按下[Control Panel]-[System]-[Serial]。
选择COM1或COM2端口后，将信号级别选为RS-232C。然后，按下[Loopback Test]进行诊断。
如果[显示COM2, RS-232C : communication , OK]的话，此端口是正常。
如果显示Error, 可能会端口的硬件问题。
是，不一样。
1.通讯诊断（Comm Diagnostic）
通讯诊断是检测目前TOP和PLC之间的通讯正常与否的功能。
如果进行通讯诊断时出现timeout等等的错误，可能会连接TOP与PLC的电缆问题，或者可能会通讯参数的问题。
2. 端口诊断(Loopback Test)
端口诊断是检测串行端口本身的正常与否的功能。又称为环回测试。
由TOP发送的数据回到TOP，判断为此串行端口是正常。
RS-232和RS-422、485的端口诊断方法不一样。
按照信号级别，端口内应对的插针连接（短路），使用回形针的东西连接。
在Top Design Studio上可以变更已设置的TOP型号。
打开工程文件，按下菜单的[工程]-[属性]。
呈现[工程选项]，按下[变更HMI]按钮。
在呈现的[HMI选择]窗口选择想要变更的系列名。
然后，选择具体的型号。选择完，按下[确认]按钮。
